一、概述：
該試驗臺主要依據MT419-1995《液壓支架用閥》中換向閥出廠試驗規定設計，適用于液壓支架換向閥的出廠性能試驗。
試驗臺不含油泵站及增壓裝置，由用戶自備的外接大流量乳化液泵站對被試件進行各項試驗。
二、技術特點：
換向性能；高壓密封試驗；低壓密封試驗。

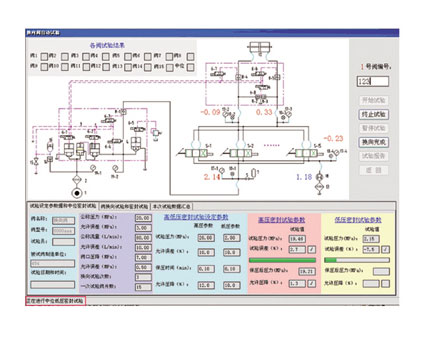

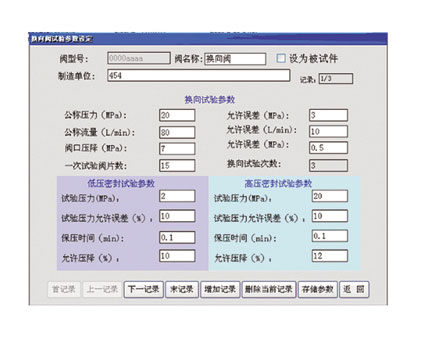

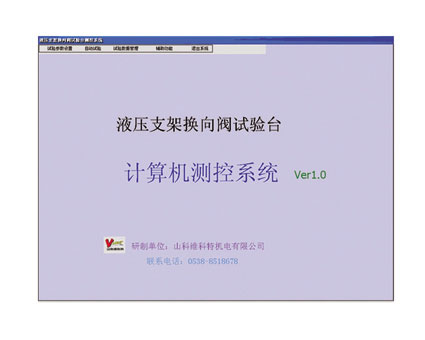

試驗過程由試驗員手動操作，試驗數據由計算機檢測系統進行采集、記錄、顯示、存儲，可自動生成測試報表并打印。計算機采用工業控制計算機進行數據處理。
三、技術參數
1、乳化液泵站壓力： 31.5MPa，
輸入流量：200L/min；（乳化液泵站及供液系統由用戶提供）
2、低壓密封試驗壓力： 2MPa；
高壓密封試驗壓力為被試閥公稱壓力或外接乳化泵的供液壓力；
3、外接乳化液泵進回液接換向油缸接口： KJ25
被試換向閥接口P口、T口： KJ16
A口、B口： 3組KJ10,3組KJ16
4、壓力表精度： 1.6 級；
5、壓力傳感器精度：0.3%FS；
6、試驗工作介質： 3%～5%乳化液；
7、 適用環境溫度： 0～40℃，
濕度： 10%～85%RH；
8、 電源：AC 220V±10%，50Hz±2%；（三相四線制）
